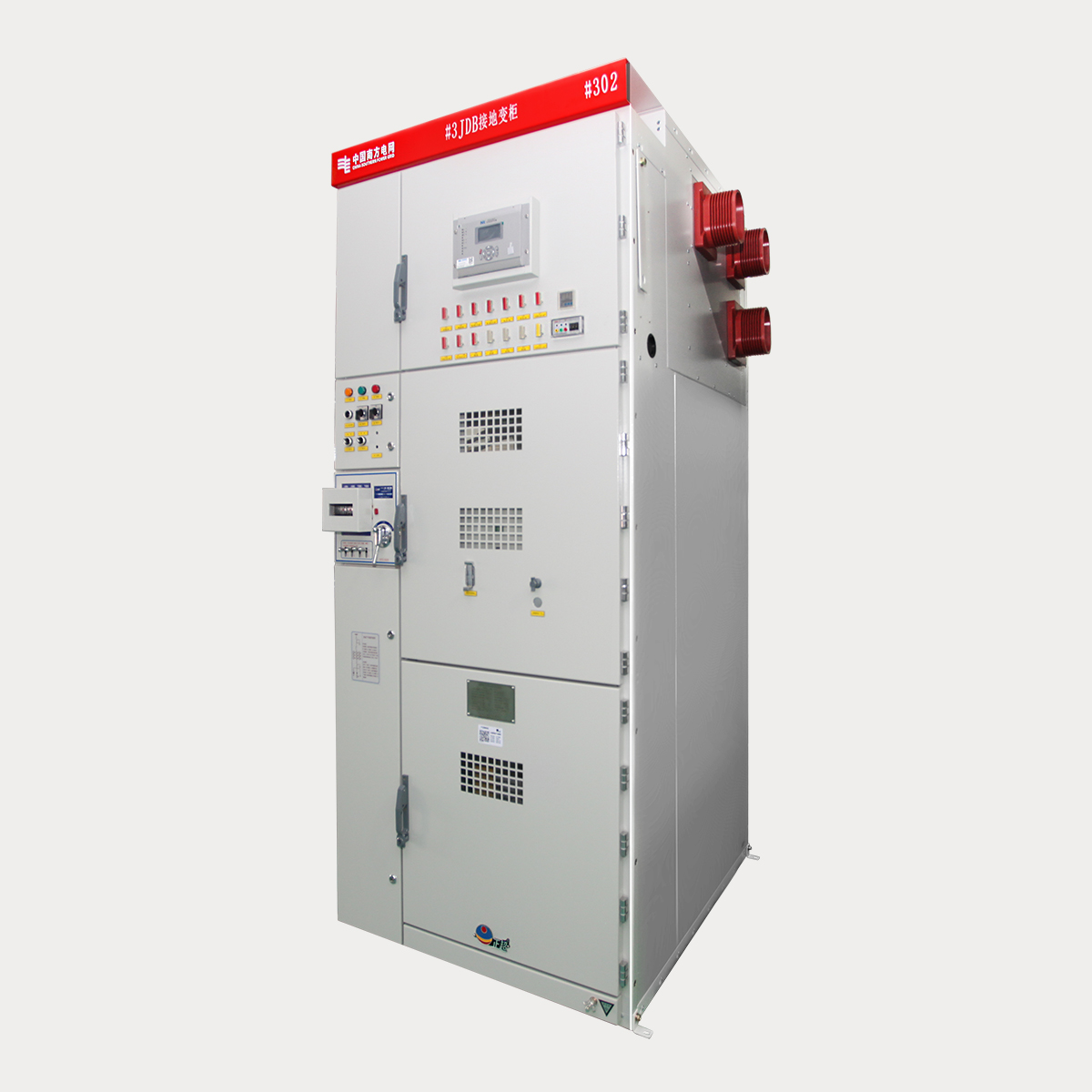

XGN2B-12 箱型固定式交流金屬封閉開關設備
XGN2B-12(Z)型箱式交流金屬封閉開關設備，系三相交流50Hz的高壓成套開關設備，作為10kV系統接收和分配電能及對電路實現控制保護之用，是廣東“正超”的特色產品，廣泛用于大中型發電廠、110kV～500kV變電站、配電小區和高層建筑等電力用戶，曾榮獲"廣東省優秀新產品獎"。新一代產品符合用戶最新要求，具有金屬間隔式開關設備的特點。該設備柜內配用VS1等真空斷路器，并已按新標準、最嚴酷要求通過了全套型式試驗。通過了31.5kA/0.5s的內部故障電弧試驗，在柜體尺寸不變前提下通過1.1倍額定電流溫升試驗，實現了低溫升、高強度、耐燃弧、高海拔、智能化的重要技術創新。產品質量安全、穩定，深受廣大用戶的信賴和好評。
◇ 開關柜結構、性能及特點 ◇

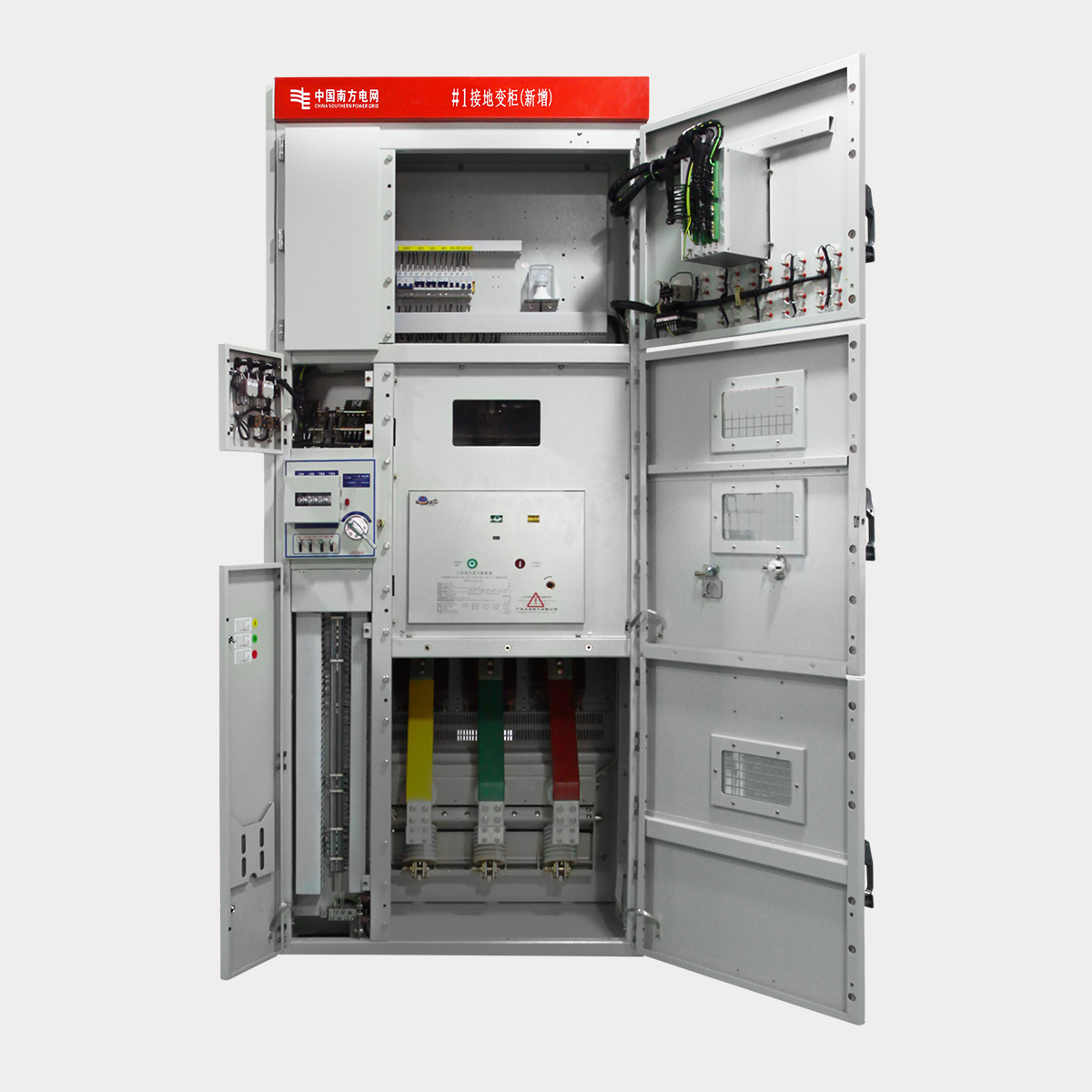

柜體為金屬封閉組裝固定式結構，結構強度達到了IAC級的使用要求。典型方案柜內設有相對獨立的斷路器室、母線室、電纜室、儀表室，室與室之間及柜與柜之間用接地的金屬鋼板隔開，可保證運行安全。斷路器室、母線室設有獨立的泄壓通道，柜內發生故障電弧時，燃弧氣體會從柜頂泄壓排出。開關柜具有完善可靠、獨特的防誤機械聯鎖裝置：即“防止誤分、誤合斷路器”、“防止帶負荷分合隔離開關”、“防止帶接地開關(或接地線)送電”、“防止帶電合接地開關(或掛接地線)”、“防止誤入帶電間隔”等"五防"功能；亦可根據用戶的具體要求，實現機械和電氣雙重閉鎖及聯鎖功能，以防止電氣誤操作事故的發生。電纜室施工和維護方便，可聯接多根電纜。開關柜設有完善可靠的接地系統，所有一次電器的金屬框架均用銅排與接地母排可靠連接，可確保接地的連續性及運行和檢修時的安全。
正常使用條件
海拔高度：不超過1000 m ，高原型不超過2000 m ；
環境溫度：上限＋40℃，下限－10℃ （允許在－30℃時儲運）；
相對濕度：日平均不大于95% ，月平均不大于90% ；
地震烈度：不超過8度；
安裝場所：沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動。
注：凡超出上述要求范圍的，應與制造廠協商確定。

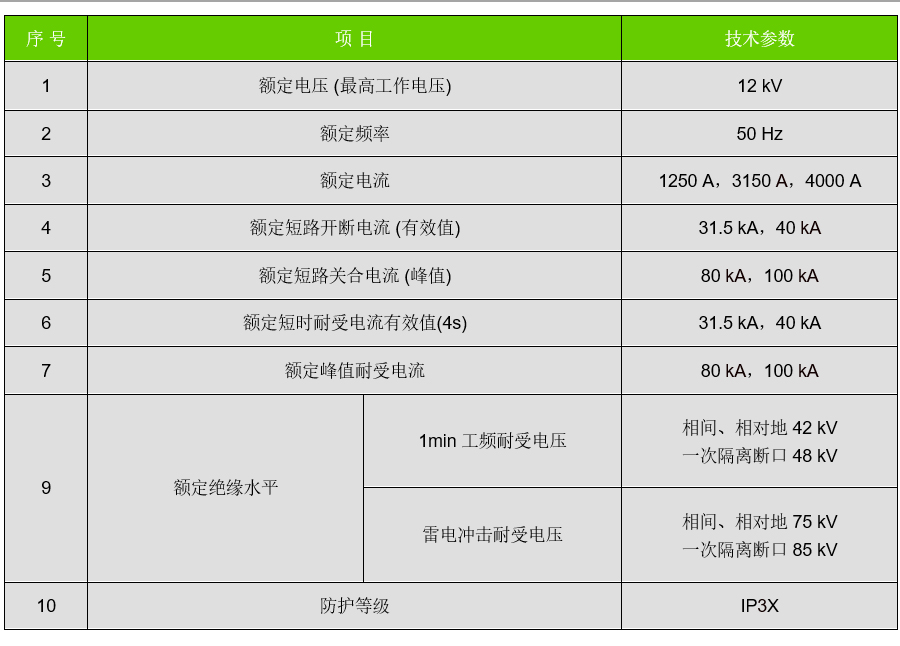

◇ ★ 主要技術參數 ★ ◇
